轨道地平车核心技术解析：从结构设计到选型要点，全面掌握工业运输利器

在工业生产运输场景中，轨道地平车作为高效、稳定的物料转运设备，广泛应用于工厂车间、仓储物流、冶金化工等领域。其技术性能直接决定了运输效率、安全系数与使用成本，因此掌握轨道地平车的核心技术要点，对企业选型、使用及维护具有重要意义。本文将从结构设计、驱动系统、控制系统、安全防护等关键技术维度，结合实际应用需求，为您全面拆解轨道地平车的技术逻辑与选型技巧，助力企业精准匹配生产运输需求。

一、轨道地平车核心技术：四大关键系统决定设备性能

轨道地平车的技术核心集中在 “稳定承载 + 精准控制 + 安全运行” 三大目标上，具体通过车体结构、驱动系统、控制系统、安全防护系统四大模块实现，各系统的技术选型直接影响设备的适用场景与运行效果。

1. 车体结构技术：承载能力与稳定性的基础

车体是轨道地平车的 “骨架”，需同时满足 “高强度承载” 与 “轻量化设计” 的平衡，核心技术要点包括：

材质选型：主流采用 Q235B 或 Q345 钢材质，其中重载型（50 吨以上）地平车多选用 Q345 低合金高强度钢，可在减轻车体自重的同时，提升抗弯曲、抗疲劳性能；轻型地平车（10 吨以下）则以 Q235B 为主，兼顾成本与基础承载需求。

结构设计：采用 “主梁 + 端梁” 框架结构，主梁多为箱型截面（抗扭性能优于工字型截面），端梁与主梁通过焊接或螺栓连接，确保整体刚性。部分特殊场景（如高温环境）会在车体底部增加隔热层，或采用不锈钢材质防止腐蚀。

轮组配置：轮组是连接车体与轨道的关键部件，由车轮、车轴、轴承座组成。车轮材质根据载重选择，轻型车多用 45# 钢，重载车选用 65Mn 钢（硬度达 HB220-260，耐磨性能更优）；轮距需与轨道规格匹配（常见轨道型号为 P18、P24、P30，对应轮距多为 600mm、900mm）。

2. 驱动系统技术：决定运行效率与适用场景

驱动系统是轨道地平车的 “动力心脏”，不同驱动方式适用于不同工况，目前主流技术方案分为三类：

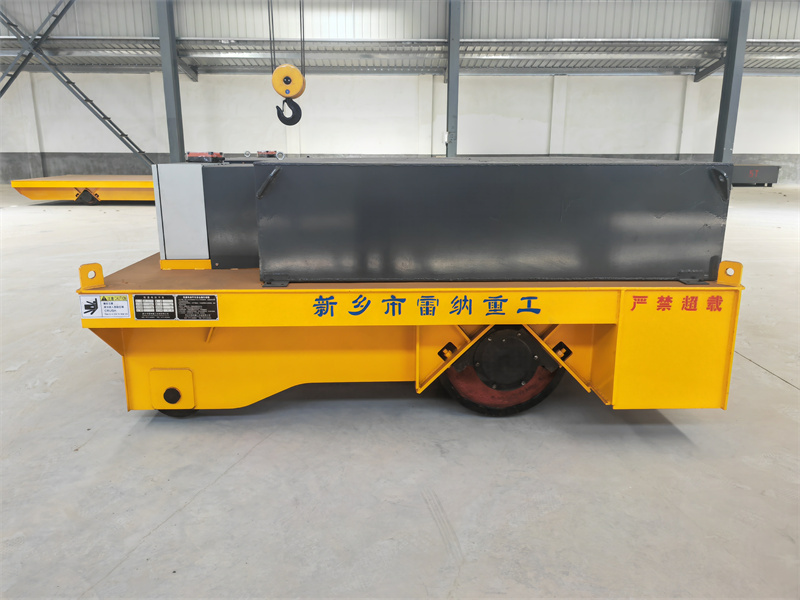

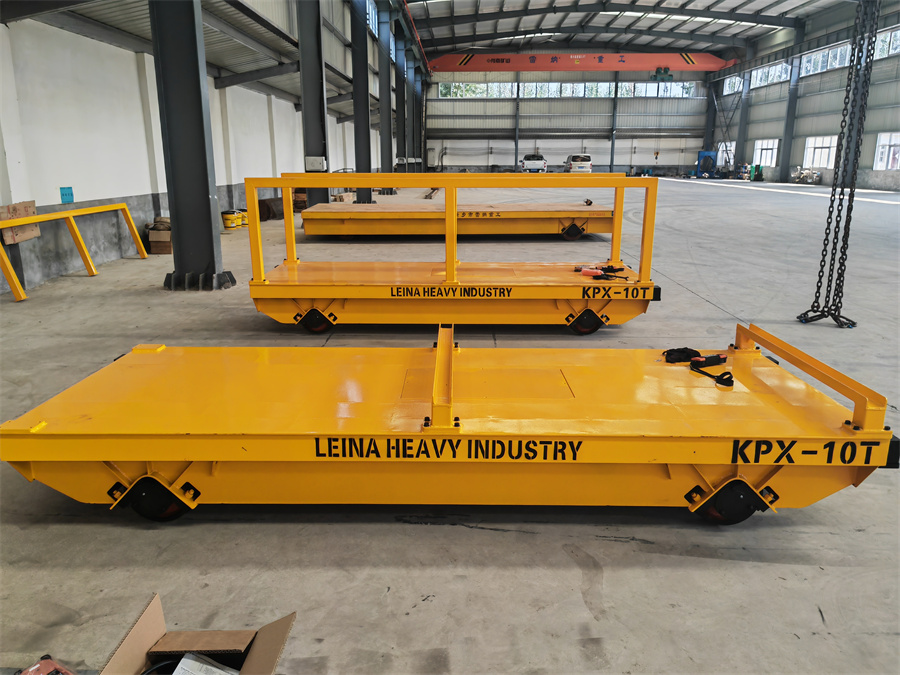

蓄电池驱动：适用于无固定供电轨道、需要灵活转运的场景（如车间跨区域物料运输）。核心技术包括：锂电池组（容量多为 50Ah-200Ah，支持快充，续航可达 8-12 小时）、直流电机（功率 0.75kW-5kW，转速 1500r/min-2000r/min，启动平稳），部分高端机型配备能量回收系统，可在制动时回收电能，延长续航。

电缆卷筒驱动：适用于固定轨道、长距离运输（如厂区内 100 米以上轨道），通过电缆卷筒自动收放电缆获取电力。关键技术在于 “电缆张力控制”，需配备力矩电机或磁滞联轴器，避免电缆拉扯断裂；同时采用防水型电缆（如 YCW 橡套电缆），适应潮湿、多尘环境。

低压轨道供电驱动：适用于轨道固定、频繁启停的场景（如生产线旁物料接驳），通过轨道敷设低压电源（36V/48V 安全电压），车体通过集电靴取电。核心优势是无需额外电缆或电池，维护成本低，但需定期检查轨道绝缘性，防止漏电风险。

3. 控制系统技术：实现精准操作与智能管理

随着工业自动化发展，轨道地平车的控制系统已从 “手动操作” 向 “智能联动” 升级，核心技术包括：

操作方式：支持现场手柄操作（带急停按钮，操作半径 5 米内）、远程无线遥控（控制距离 30 米 - 100 米，适配工业级遥控器，抗干扰能力强）、PLC 联动控制（可与生产线 MES 系统对接，实现自动调度、定点停靠，停靠精度可达 ±5mm）。

调速技术：采用变频调速（VVVF）或直流调速，实现 0.1m/s-3m/s 的无极调速，满足不同运输节奏需求（如重载物料运输多采用低速 0.5m/s 以下，轻型物料可提升至 2m/s）；同时具备软启动、软停止功能，避免启动时的冲击载荷损坏物料。

状态监控：配备触摸屏或远程监控平台，实时显示电池电量（蓄电池驱动型）、运行速度、故障代码（如电机过载、轨道偏差），部分机型支持温度传感器（监测电机温度）、重量传感器（超载报警），实现预防性维护。

4. 安全防护系统技术：保障人员与设备安全

轨道地平车作为工业移动设备，安全防护是技术设计的重中之重，必须满足《GB/T 3811-2008 起重机设计规范》要求，核心防护技术包括：

主动防护：配备声光报警装置（运行时发出警示音 + LED 指示灯）、红外避障传感器（探测距离 0.5 米 - 3 米，遇到障碍物自动停车）、轨道限位开关（防止车体冲出轨道）。

被动防护：车体两端安装缓冲器（聚氨酯或弹簧材质，吸收碰撞能量）、车轮防脱轨装置（轮缘内侧增加导向轮，避免车轮偏离轨道）、紧急停止系统（支持现场急停、遥控急停、中控急停三重备份）。

特殊场景防护：防爆型地平车（用于化工、油气场景）采用隔爆电机、防爆电器元件，防护等级达 Ex d IIB T4；高温型地平车配备耐高温电机（耐温 150℃以上）、隔热车体，适应钢铁厂连铸车间等环境。

二、轨道地平车技术参数选型：3 步匹配实际需求

企业在选择轨道地平车时，需结合 “载重、工况、配套设备” 三大要素，精准匹配技术参数，避免 “性能过剩” 或 “承载不足”，具体选型步骤如下：

1. 确定核心参数：载重、轨道、运行速度

载重需求：根据日常运输物料的最大重量确定，需预留 10%-20% 的安全余量（如运输 40 吨物料，建议选择 50 吨载重地平车）；若运输不规则物料（如大型设备），需额外考虑物料重心位置，避免偏载导致车体倾斜。

轨道规格：确认现场轨道的型号（P18-P50）、轨距（600mm/900mm/1200mm）、轨道长度，确保地平车轮组与轨道匹配；若需新建轨道，需根据地平车轴距设计轨道基础强度（载重 50 吨以上需混凝土轨道基础，厚度不低于 200mm）。

运行速度：根据生产节奏确定，车间内短距离转运（10 米以内）可选择 0.5m/s 以下低速；厂区内长距离运输（50 米以上）可选择 1m/s-2m/s，避免速度过快导致物料晃动。

2. 匹配驱动方式：结合工况与维护成本

若轨道不固定、需跨区域运输→选蓄电池驱动（如车间之间物料转运），注意确认充电条件（是否有快充站）、续航需求（每天运行时长）。

若轨道固定、运输距离长（100 米以上）→选电缆卷筒驱动（如厂区原料运输），需确认电缆敷设长度、环境湿度（避免电缆受潮）。

若轨道固定、频繁启停、维护预算低→选低压轨道供电驱动（如生产线旁接驳），需确认轨道绝缘改造可行性。

3. 补充功能需求：智能控制与特殊防护

若需与生产线联动→增加PLC 联动控制，支持 MES 系统对接，实现自动调度。

若运输精密设备→增加减震装置（如橡胶减震垫）、定点停靠精度控制（±3mm 以内）。

若用于危险环境→选择防爆型（化工场景）或高温型（冶金场景），确认防护等级是否符合现场要求。
